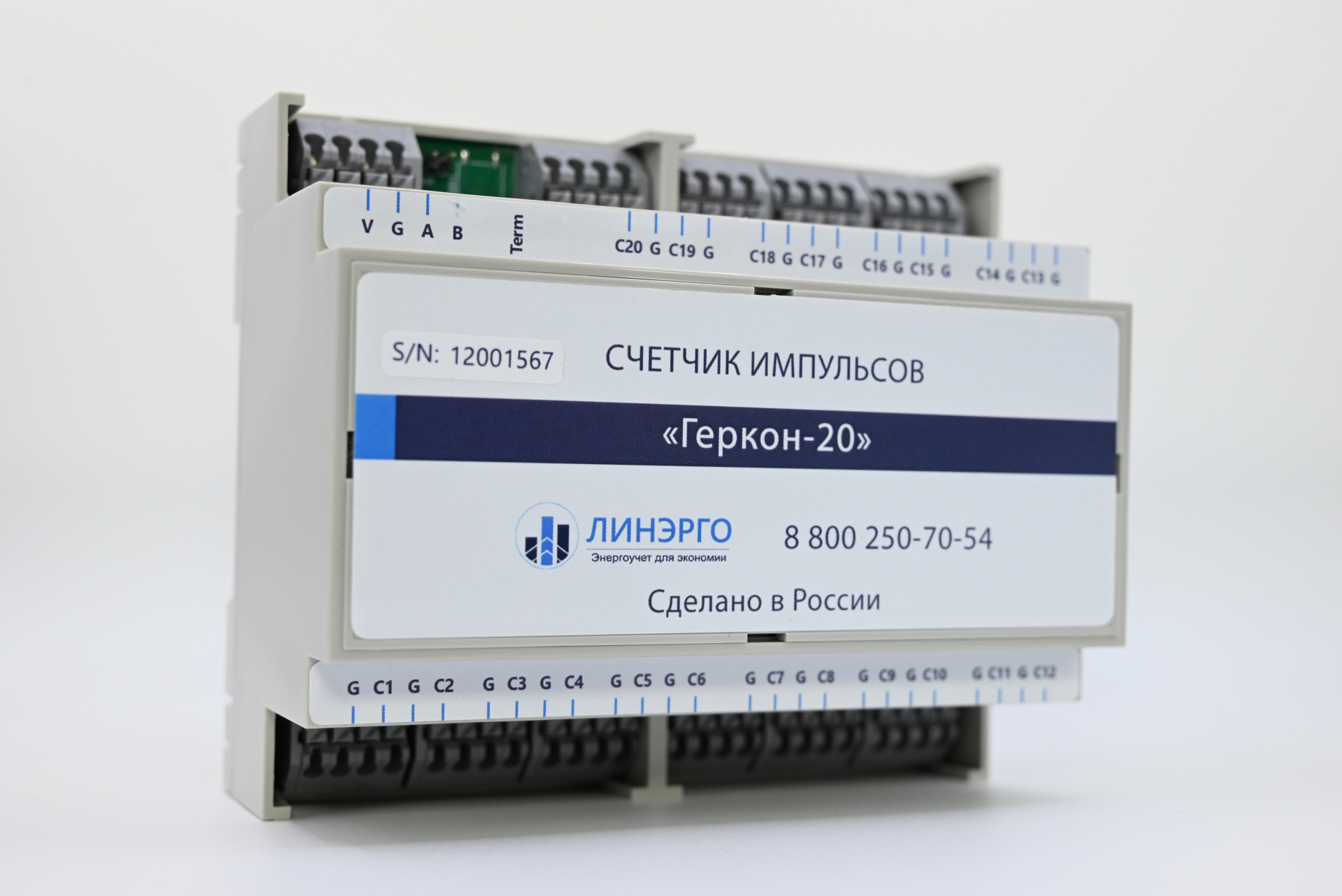

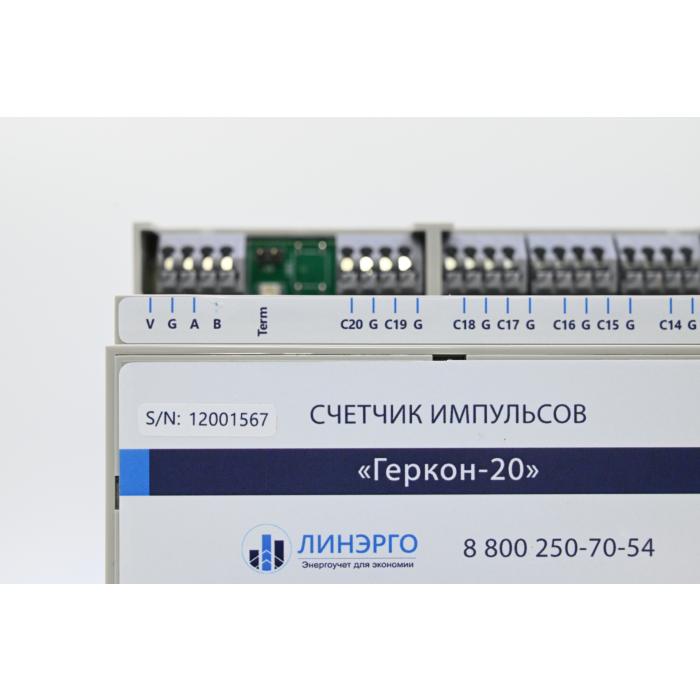

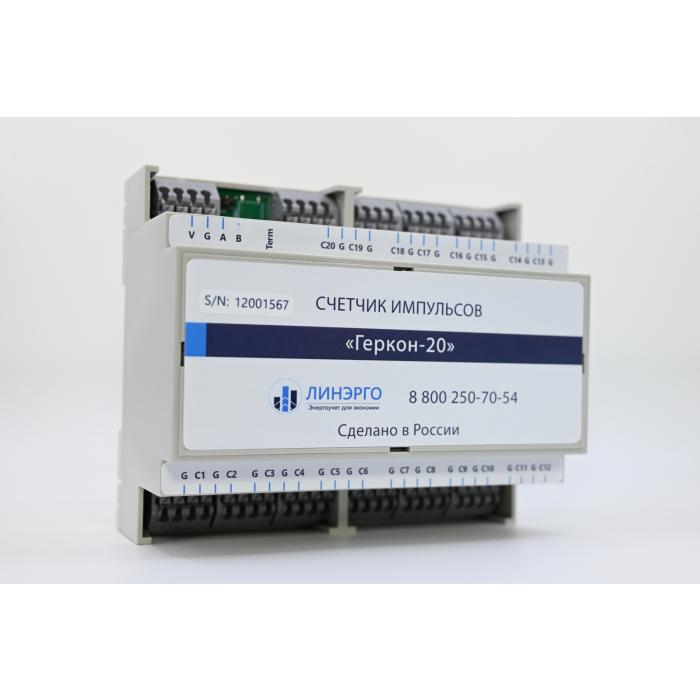

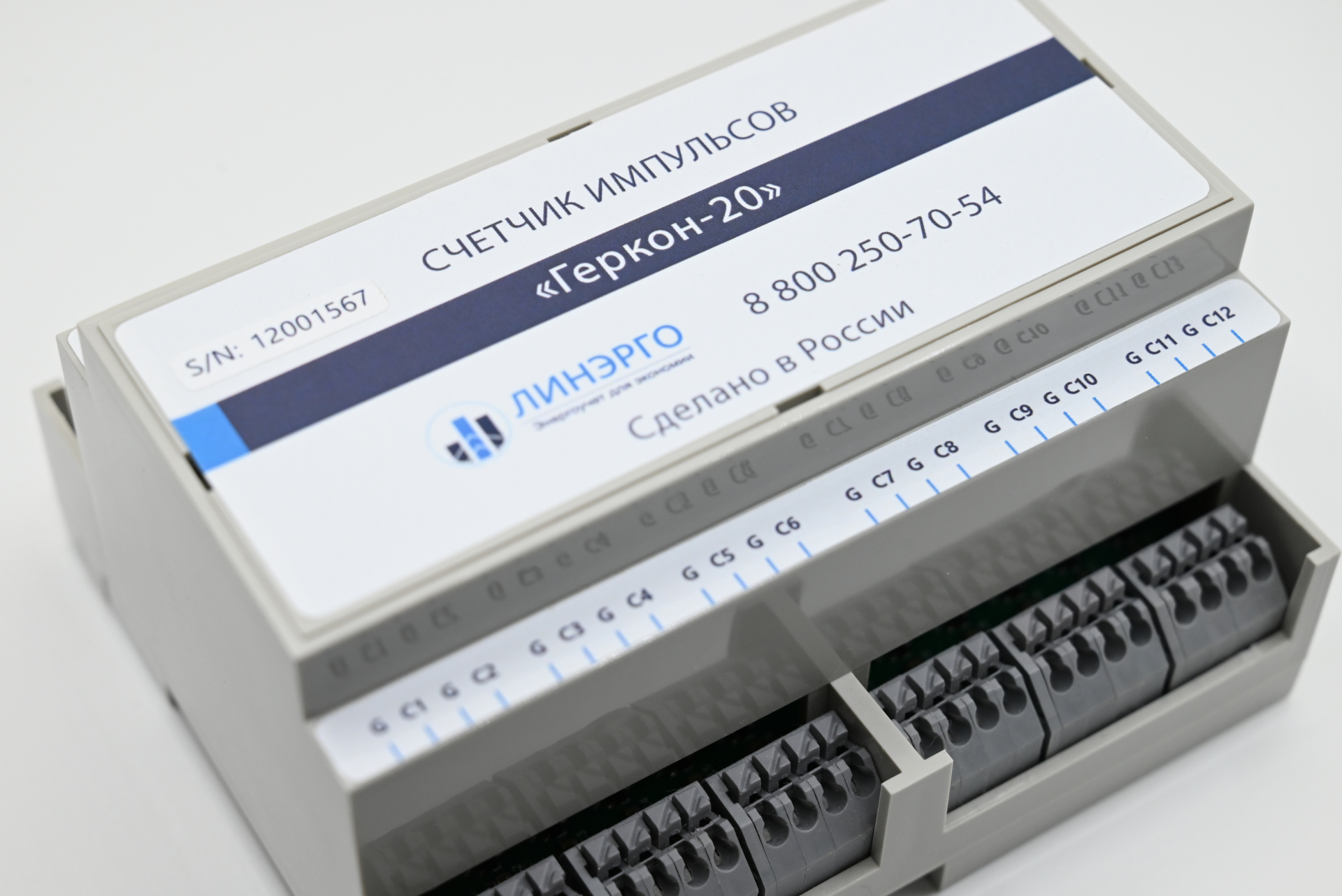

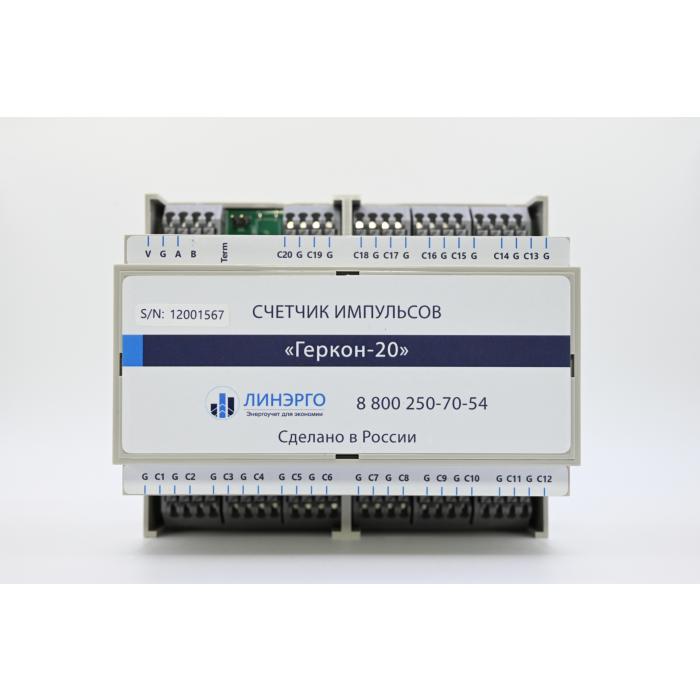

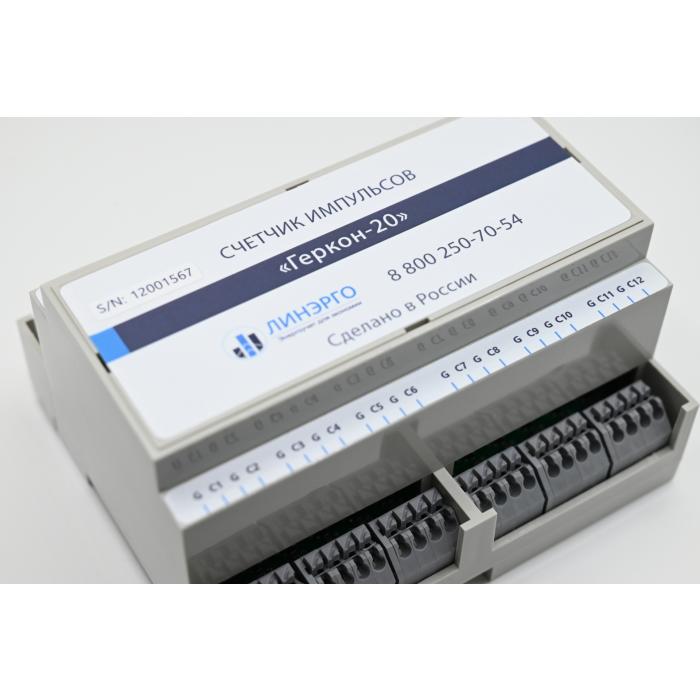

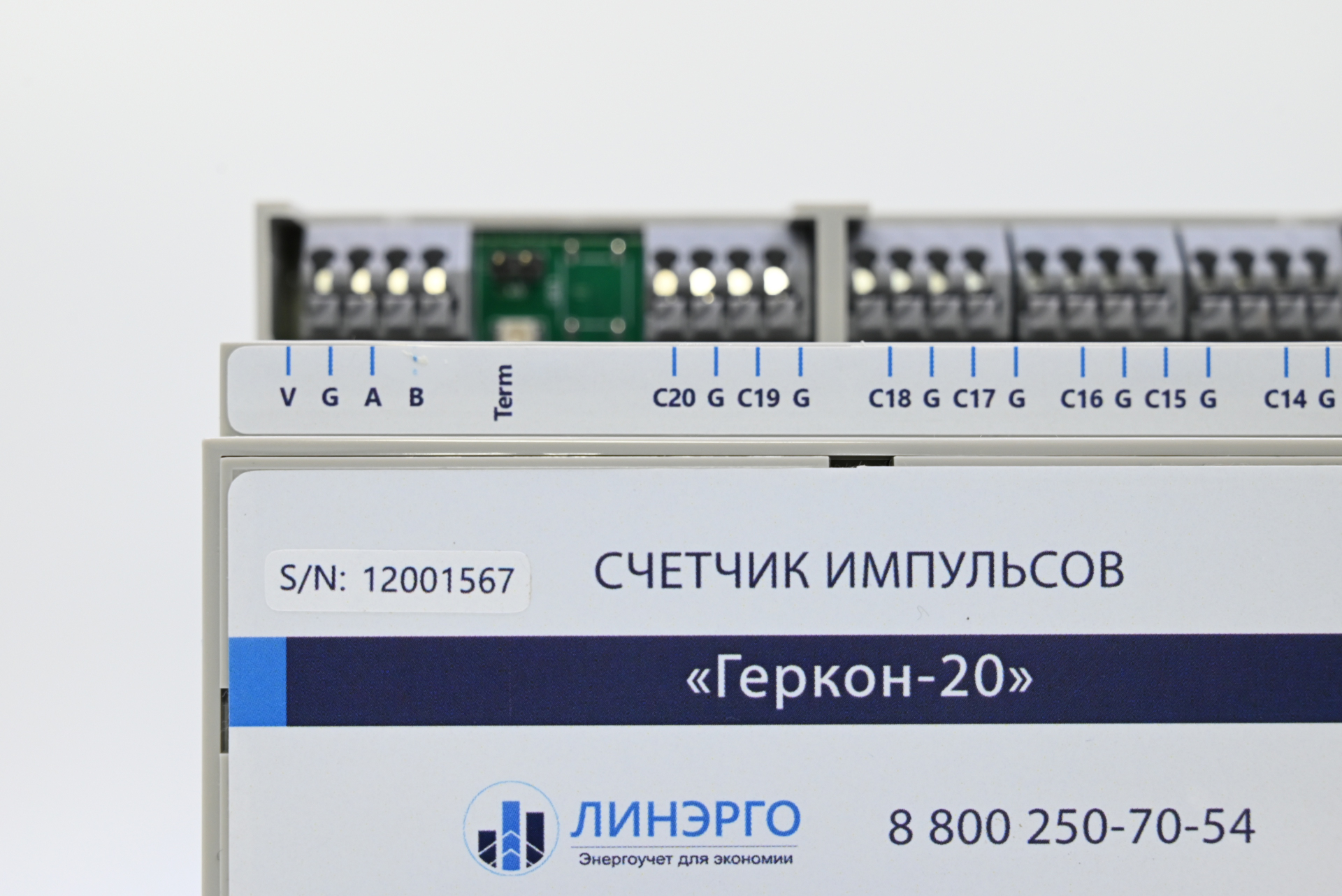

Счетчик импульсов Геркон-20

ГЕРКОН-20

Счётчик импульсов

Модификации: Геркон-4 (4 выхода)

Снятие показаний со счётчиков воды с импульсным выходом

— Распространённый интерфейс обмена данными
— Открытый протокол опроса

Цена (руб., без НДС)

6500

-10% при подключении "Телематик-Сервис"

Гарантия производителя

1 год

Гарантия возврата

60 дней

Преимущества

Распространённый интерфейс обмена данными

Опрос счётчика импульсов производится по интерфейсам RS232 или RS485.

Открытый протокол опроса

Протокол обмена находится в открытом доступе и при необходимости легко интегрируется сторонние системы сбора данных.

Архив показаний по часам, дням и месяцам

Счетчик импульсов записывает архив показаний расходомеров по часам, дням и месяцам.

Автономная работа при отсутствии внешнего питания

Встроенный источник питания позволяет вести подсчет импульсов и архив даже при пропадании внешнего питания.

Варианты применения

Общедомовая диспетчеризация

— Сбор данных с общедомовых приборов ХВС и ГВС с импульсным выходом;

— Хранение часовых, суточных и месячных архивов;

— Текущие значения в режиме онлайн;

— Передача данных по RS-485 в системы верхнего уровня через УСПД Ресурс или другое передающее оборудование.

Поквартирная диспетчеризация

— Сбор данных с общедомовых приборов ХВС и ГВС с импульсным выходом;

— Хранение часовых, суточных и месячных архивов;

— Текущие значения в режиме онлайн;

— Передача данных по RS-485 в системы верхнего уровня через УСПД Ресурс или другое передающее оборудование.

Поквартирная диспетчеризация

— Сбор данных с квартирных приборов ХВС и ГВС с импульсным выходом;

— Хранение часовых, суточных и месячных архивов;

— Текущие значения в режиме онлайн;

— Передача данных по RS-485 в системы верхнего уровня через УСПД Ресурс или другое передающее оборудование.

Обвязка коллекторных помещений с индивидуальными приборами учета ХВС и ГВС.

Регистрация событий в технологических процессах

— Сбор и регистрация событий с сухого контакта/открытого коллектора (количество продукции, длина намотки, показатели экструзионного оборудования);

— Хранение часовых, суточных и месячных архивов;

— Текущие значения в режиме онлайн;

— Передача данных по RS-485 в системы верхнего уровня через УСПД Ресурс или другое передающее оборудование.

Регистрация событий в технологических процессах

Характеристики

Напряжение питания		Потребляемый ток	Средний максимальный ток	Максимальный ток		Интерфейсы	RS-232	RS-485		Эксплуатация	Рабочая температура	Размеры на DIN рейку	Гарантия
6-24 В


10 мА
100 мА


1 шт
1 шт


-40 … +45 °С
90x106x58 мм
1 год

Документация

Руководство по эксплуатации "Геркон-20"

Описание протокола обмена счетчиков

Программа настройки счетчика импульсов Геркон-4\20

Дарим скидку 20% на оборудование при подключении «Телематик-Сервис»!

Подключите онлайн-сервис по сбору и обработке показаний приборов учета «Телематик-Сервис» и приобретите оборудование со скидкой.

Получите бесплатную консультацию специалистов Линэрго по телефону: 8 (800) 250-70-54 (звонок по РФ бесплатный) или электронной почте mail@linergo.ru

Часто задаваемые вопросы

Происходит ли подсчет и архивирование импульсов без внешнего питания?
Да, подсчет импульсов работает от батареи CR 2032, поставляемой в комплекте.
Работает ли интерфейс RS-485 при отсутствии внешнего питания?
Нет, для работы интерфейса нужно внешнее питание 6-24 V.
Сколько Геркон 4/20 можно подключить к одному УСПД или другому устройству с RS-485?
Стандарт позволяет подключить до 32 устройств. На практике число может быть больше без потери качества опроса.
Какая максимальная длина кабельной линии для подключения Геркон-4/20 ?
Для RS-485 длина кабельной линии возможна до 1200 метров.
Какова глубина архива хранимых импульсов ?
В архиве хранятся часовые значения за последние 1080 часов (45 дней или 1,5 месяца), суточные за последние 180 дней (6 месяцев) и месячные за последние 48 месяцев.
В каком корпусе может поставляться счётчик импульсов Геркон-4?
Счётчик импульсов Геркон-4 поставляется в корпусе IP-20 на дин рейку либо в герметичном корпусе со степенью защиты оболочки IP-65.
Меняется ли цена в зависимости от влагозащищенности корпуса?
Нет, цена одинаковая для IP-20 и IP-65.
Как считать данные со счётчика импульсов?
Данные со счётчика импульсов считываются по специальному протоколу обмена. Протокол находится в открытом доступе и его можно скачать на официальном сайте.
